Płytka PCB do wysokonapięciowej sondy różnicowej

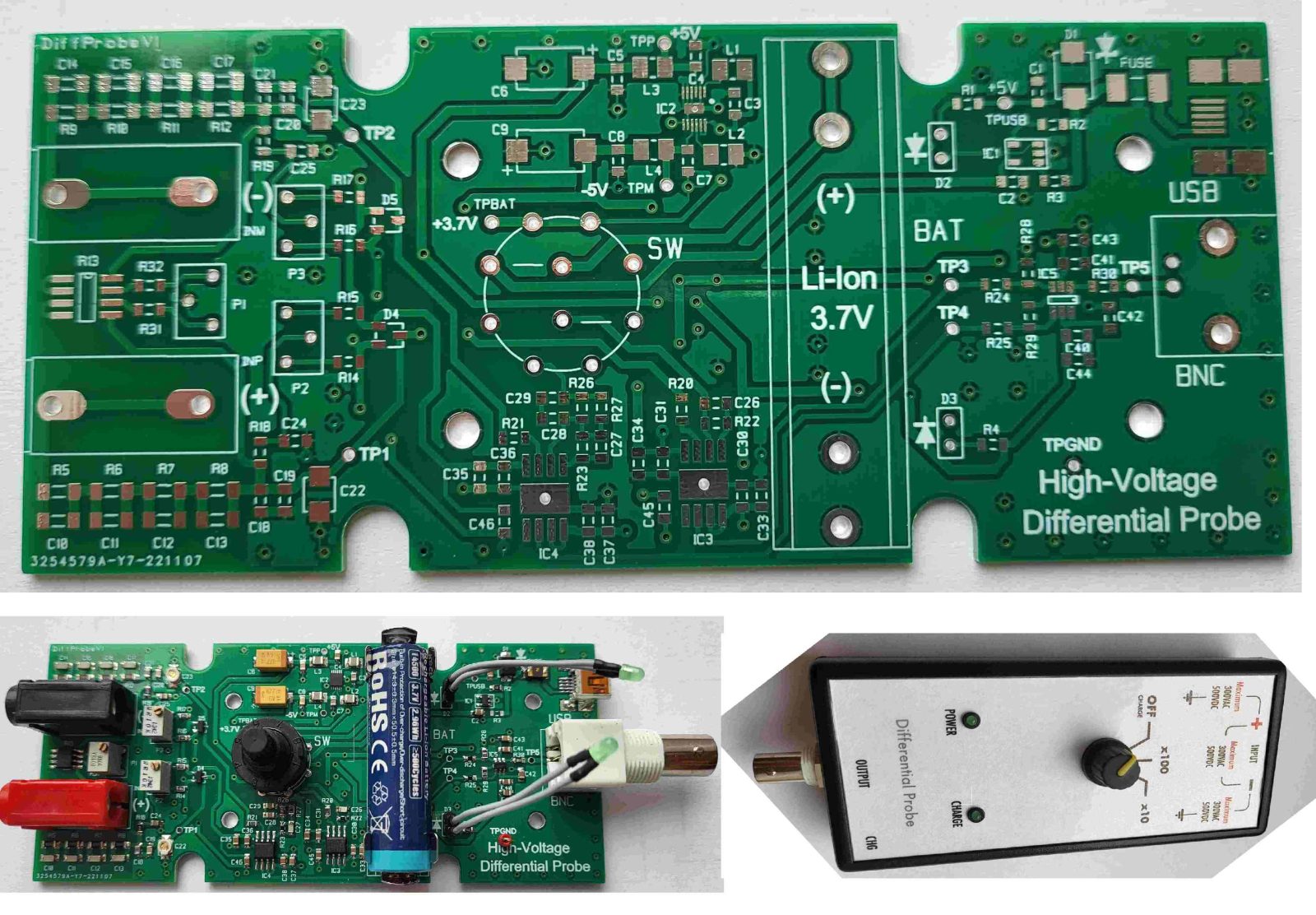

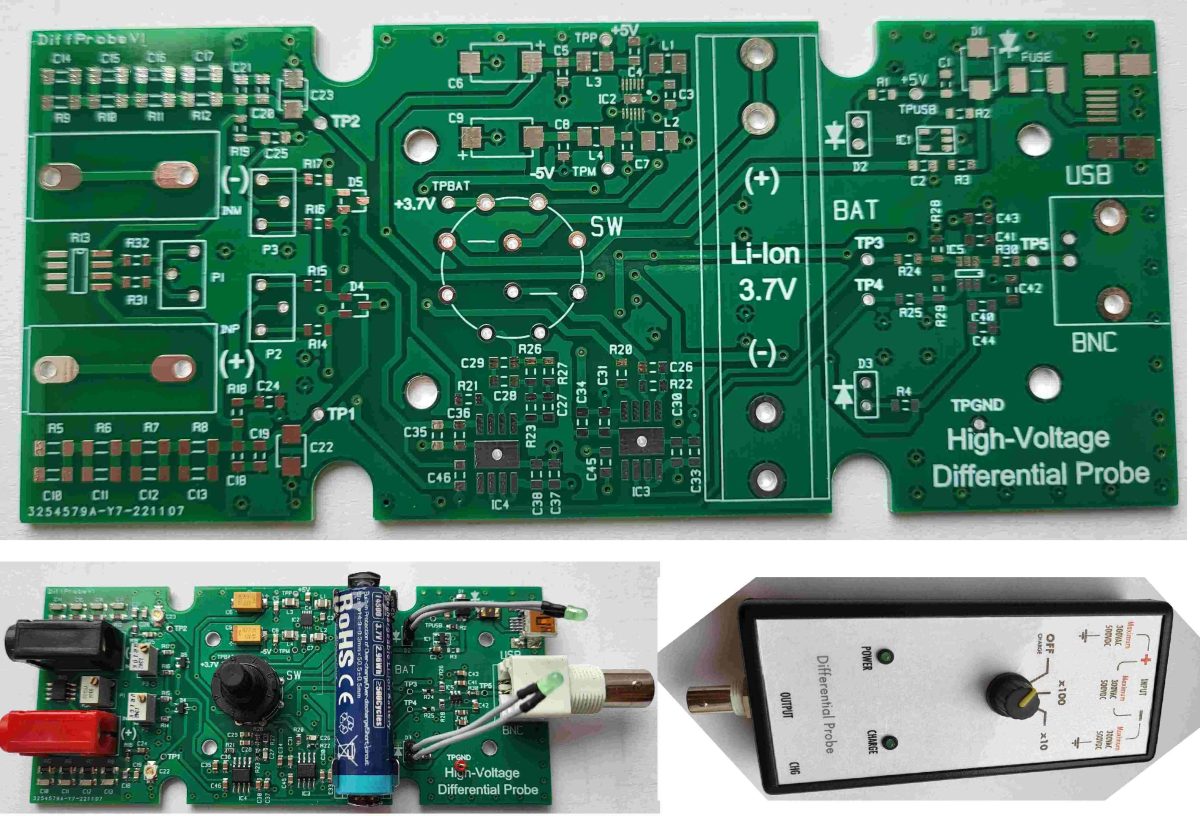

Płytka PCB bez elementów do wysokonapięciowej sondy różnicowej.
Opracowałem ją wg. schematu w artykule czasopisma Circuit Cellar 04/2019.
Opis tej sondy jest tu: https://circuitcellar.com/research-design-hub/high-voltage-differential-probe/

Jestem elektronikiem na emeryturze i wreszcie mam czas na hobby.

Na płytce jest kilka ulepszeń i zmian, a już sam projekt płytki był wyzwaniem
dla uzyskania jak najlepszych parametrów nawet lepszych niż w oryginale.

Np. uzyskane pasmo to min. 48MHz przy nierównomierności maks. 5% niezależnie od zakresu.
Dokładność wzmocnienia DC jest lepsza niż 0.05%, a offset wyjściowy wynosi maks. 0.2mV.

Dodam schemat ideowy, montażowy, wykaz elementów i uwagi do powyższych.

Komercyjna sonda tej klasy kosztuje kilka tys. PLN.
Moje wykonanie kompletne kosztowało ok. 500,- PLN (widok gotowej sondy por. fotka).
