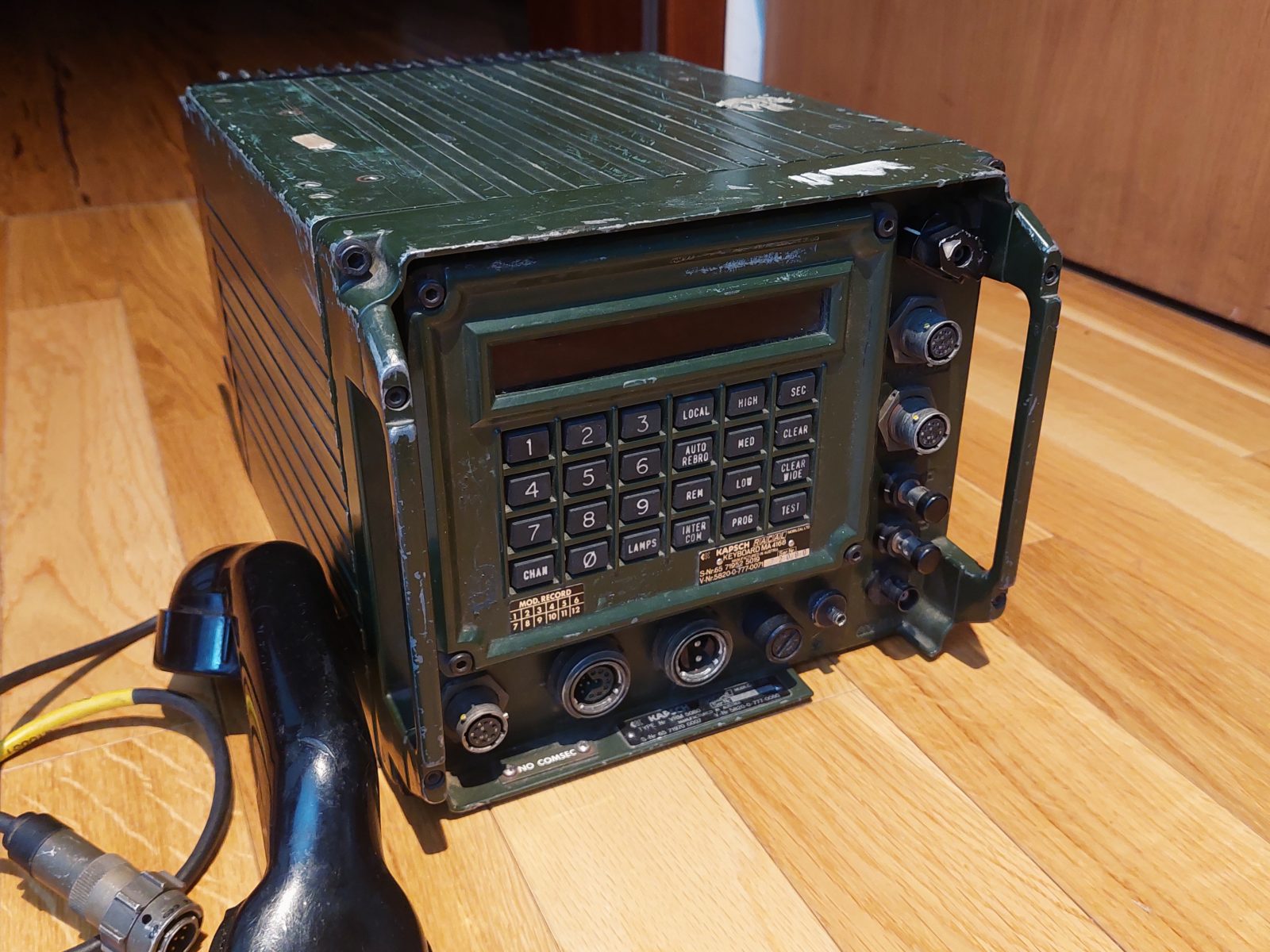

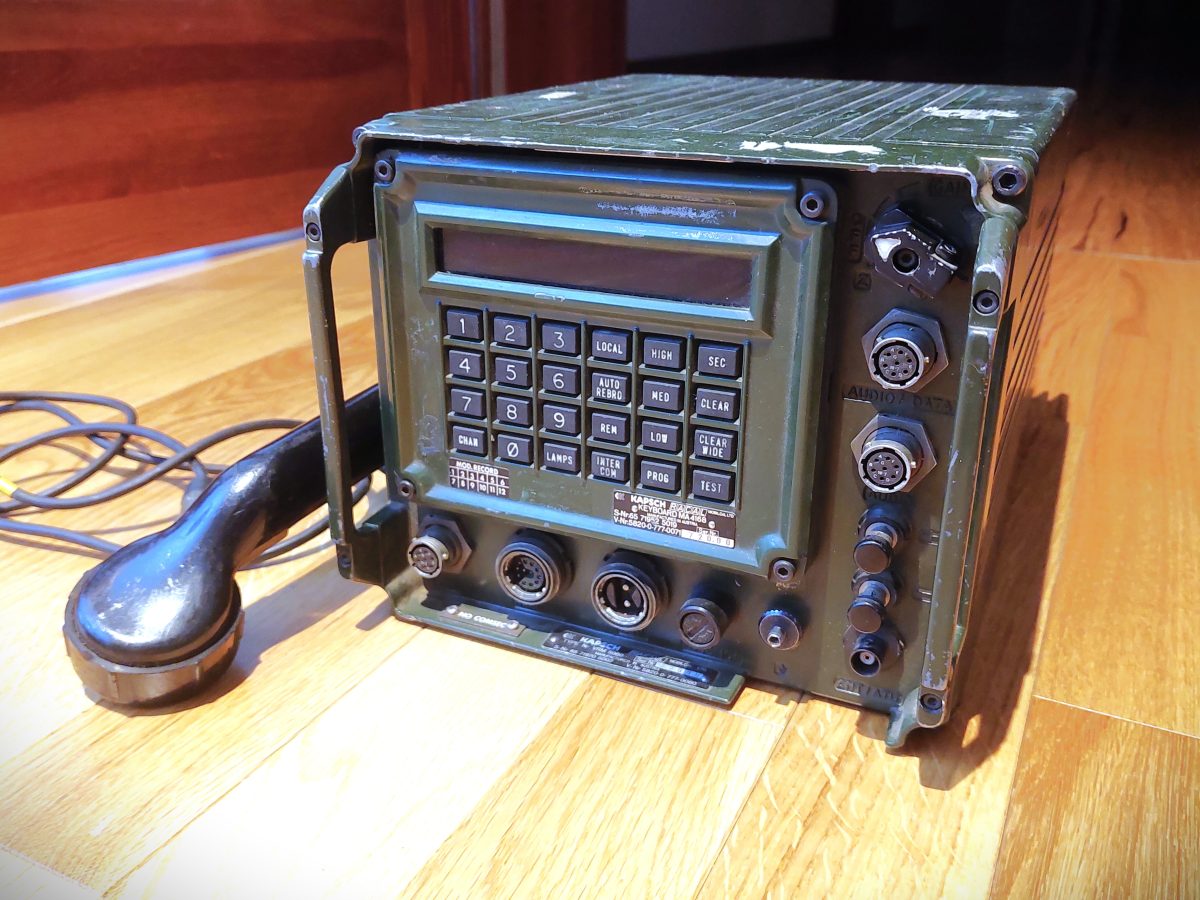

WOJSKOWY TRANSCEIVER RACAL 30-76MHz 50W (VRM 5080 )

Stan Nieznany

Radiostacja jest nowoczesnym urządzeniem, ostatnim z analogowej serii.

Została zaprojektowana do pojazdów pancernych oraz węzłów dowodzenia.

Zwrócono szczególną uwagę przy jej projektowaniu na czułość odbiornika, odporność na modulację skośną oraz na dużą moc wyjściową, nie mniejszą niż w starszych urządzeniach lampowych, czyli pełna 50W w antenie.

W urządzeniu zapewniono również wbudowaną funkcję testowania sprawności radiostacji oraz możliwość odłączenia całego pulpitu kontrolnego (klawiatura + wyświetlacz) i sterowania radiostacją za pomocą pulpitu z odległości do 10 m.

Całe połączenie między pulpitem a transceiverem odbywa się za pomocą zwykłego, 3-żyłowego kabla. Radiostacja ma możliwość zapamiętania 10 kanałów.

Możliwa jest transmisja danych przy pomocy wbudowanego modemu z prędkością 16 kbitów/s.

Cała radiostacja zbudowana jest w technice przewlekanej.

Ma konstrukcję modułową.

Jako baza elementów zastosowane są zwykłe układy CMOS z serii 4000.

Myślę, że dzięki swojej konstrukcji jest podatna na różne modyfikacje.

Z radiostacją współpracuje wyposażenie audio do radiostacji rodziny Clansman.

Urządzenie ma przełączaną szerokość toru p.cz., a także pracuje z dwoma szerokościami dewiacji. Dzięki temu zapewniono pracę ze starszymi i nowszymi rodzajami radiostacji.

DANE TECHNICZNE:

Zakres częstotliwości pracy 30-76MHz

Moc wyjściowa 50W 10W 5W

Krok kanałowy 25 kHz

Zasilanie 24V (19-30V)

Rodzaj modulacji FM

Zakres przenoszenia m.cz.

300 Hz-3 kHz (modulacja wąska)

30 Hz-8 kHz (modulacja szeroka)

Czułość odbiornika 0,25uV

Wymiary: 22x20x33 cm

Wymiary modułu klawiatury (odłączanego) 11,5x15x4 cm. (świetnie nadaje się do pracy w samochodzie)

Waga 10 kg
