Lafayette MODEL HE-30 – klasyczny odbiornik krótkofalowy AM/SSB/CW (Made in Japan, Trio - Kenwood 9R-59)

Lafayette HE-30 – klasyczny odbiornik krótkofalowy (Made in Japan, Trio)

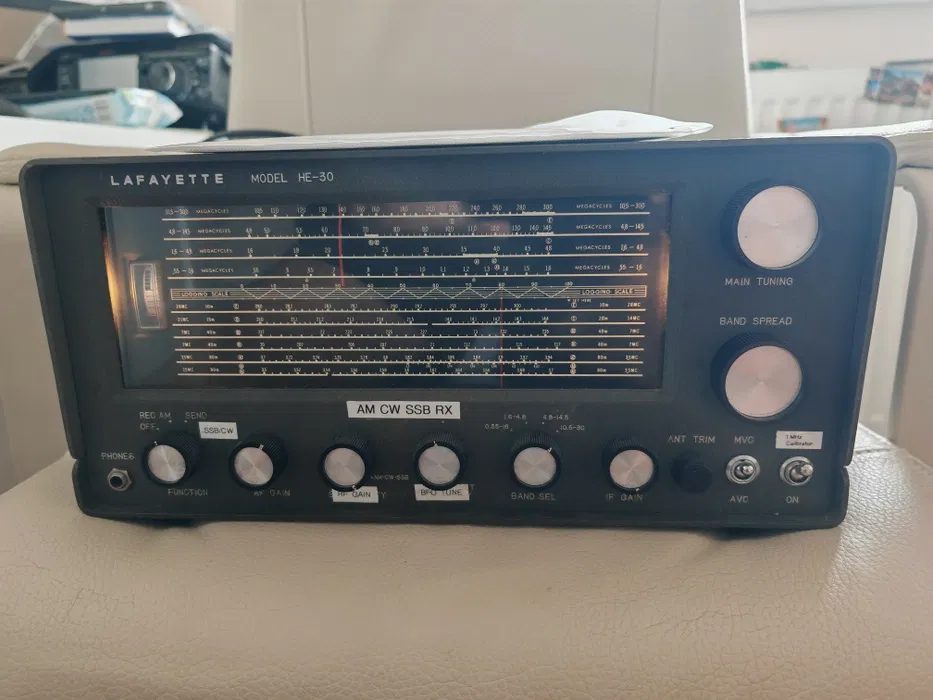

Na sprzedaż klasyczny odbiornik komunikacyjny Lafayette HE-30, konstrukcyjnie zbliżony do Trio 9R-59.

Jest to lampowy, jednoprzemianowy (single conversion) odbiornik krótkofalowy o półprofesjonalnym charakterze, przeznaczony do odbioru pasm HF.

Zakres częstotliwości:

0.55 – 30 MHz
4 zakresy pracy

Funkcje i cechy:

funkcja bandspread (precyzyjne dostrajanie)
klasyczna konstrukcja lampowa
stabilna architektura odbiorcza
możliwość pracy z Q-multiplierem (pełniącym również rolę BFO)

Układ lampowy:

6BA6 – stopień RF
6BE6 – oscylator lokalny (trioda) + mieszacz
6BA6 – 2× wzmacniacz pośredniej częstotliwości
6AV6 – detektor AM + pierwszy stopień audio
6AQ5 – końcówka audio
5CG4 – prostownik
6AV6 – Q-multiplier / BFO

Q-multiplier może pracować jako BFO przy wymuszeniu ciągłych drgań, a sygnał jest wprowadzany do pierwszej pośredniej częstotliwości poprzez sprzężenia pasożytnicze.

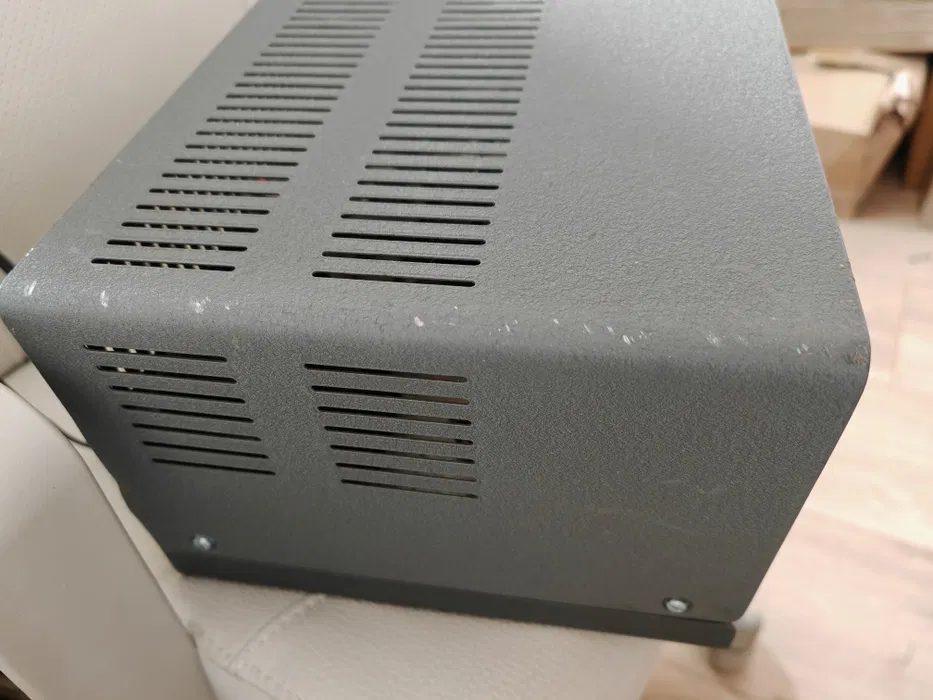

Stan: bardzo dobry – posiada jedynie drobne ryski i niewielkie ślady użytkowania.

Sprzęt idealny dla kolekcjonerów, krótkofalowców oraz miłośników klasycznej techniki lampowej.

W razie pytań zapraszam do kontaktu – mogę przesłać dodatkowe zdjęcia oraz informacje.

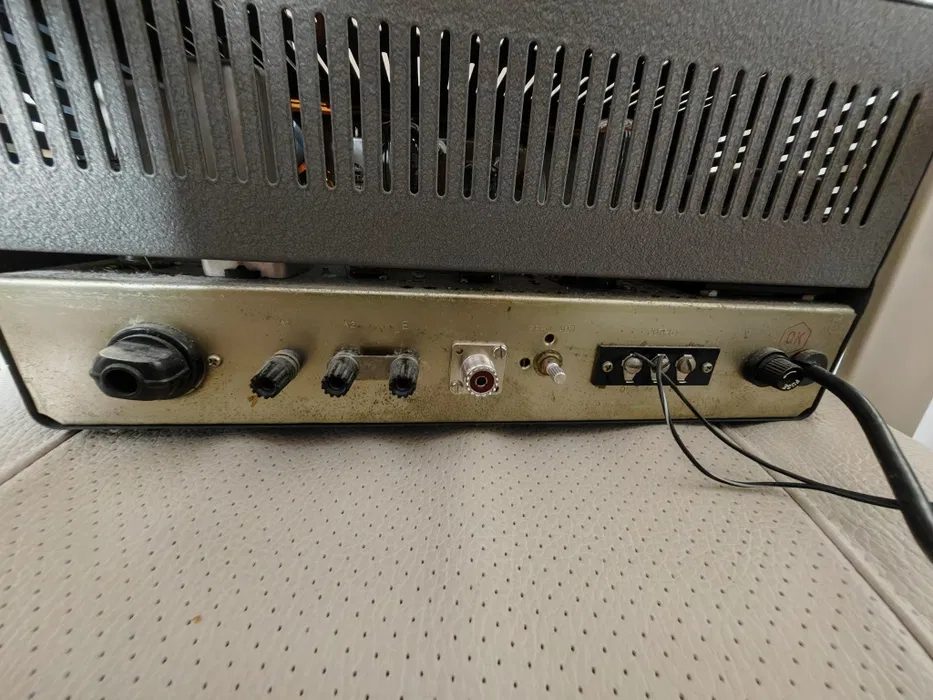

Wtyczka typu brytyjskiego (UK), urządzenie sprowadzone z Wielkiej Brytanii.
