Wzmacniacz mocy UKF FM 250W 88-108MHz 2xBLV25 kompletny moduł
#4816

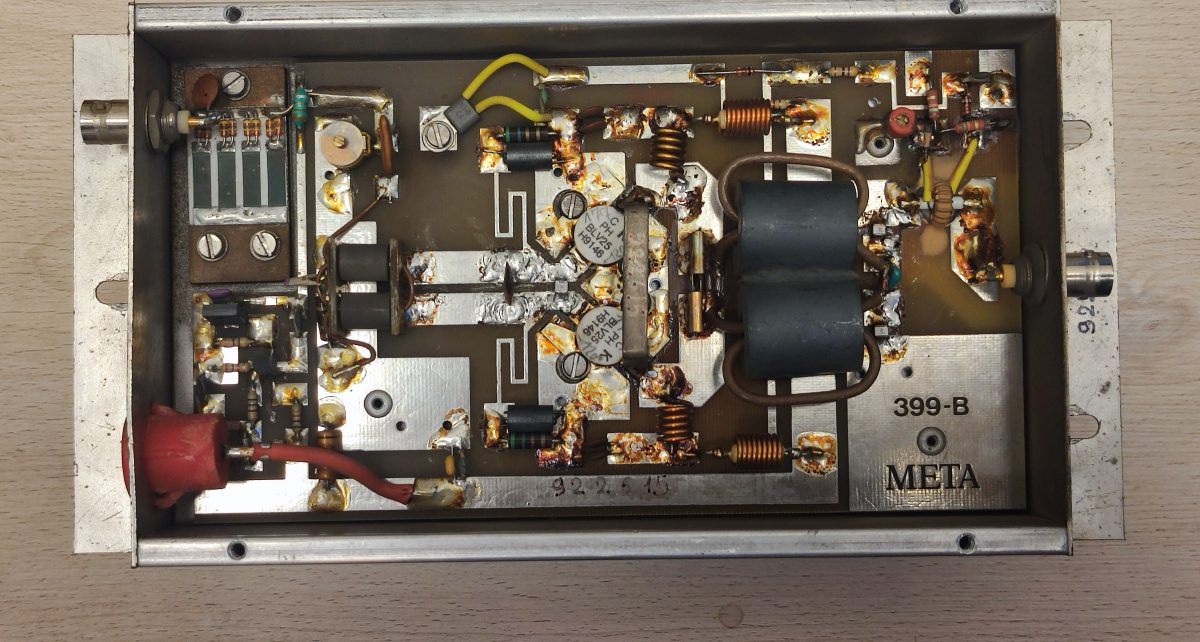

Końcówka mocy, dwa tranzystory NPN BLV25 CCIR VHF UKF 87.5 - 108 MHz, W rzeczywistości pracuje znacznie szerzej.
Kompletny moduł firmy META Regio Emilia CTE z rozebranego nadajnika radiofonicznego o mocy wyjściowej 1KW.
Oryginalnie w nadajniku CTE znajdowały się cztery takie moduły każdy po 250 W sterowane wzmacniaczem Driver 30/100W.
Moduł w 100% sprawny technicznie działa w całym zakresie od 87 do 108 MHz bez konieczności podstrajania z mocą na wejściu od 15 do 20W i zasilaniu od 24 do 28V. Wzmacniacz pracuje w klasie C standardowo dla modulacji FM, łatwo można przystosować go do pracy w paśmie 144, 70 lub 50 MHz.
Tranzystory BLV25 stosuje się we wzmacniacz mocy do 175 MHz częstotliwość FT 600 MHz.Łatwość w zasilaniu, nie potrzebuje dużego napięcia jak we wzmacniaczach na tranzystorach V-MOS około 50 V oraz ujemnego napięcia polaryzacjnego dla bramek.
Jest to stara dobra konstrukcja godna polecenia.Gniazda wejściowe i wyjściowe dobrej jakości BNC, można wymienić na złącze N.
Zasilanie plusem, minus na masie, prąd pobierany zależny od mocy wyjściowej około 10 - 14A przy 28V

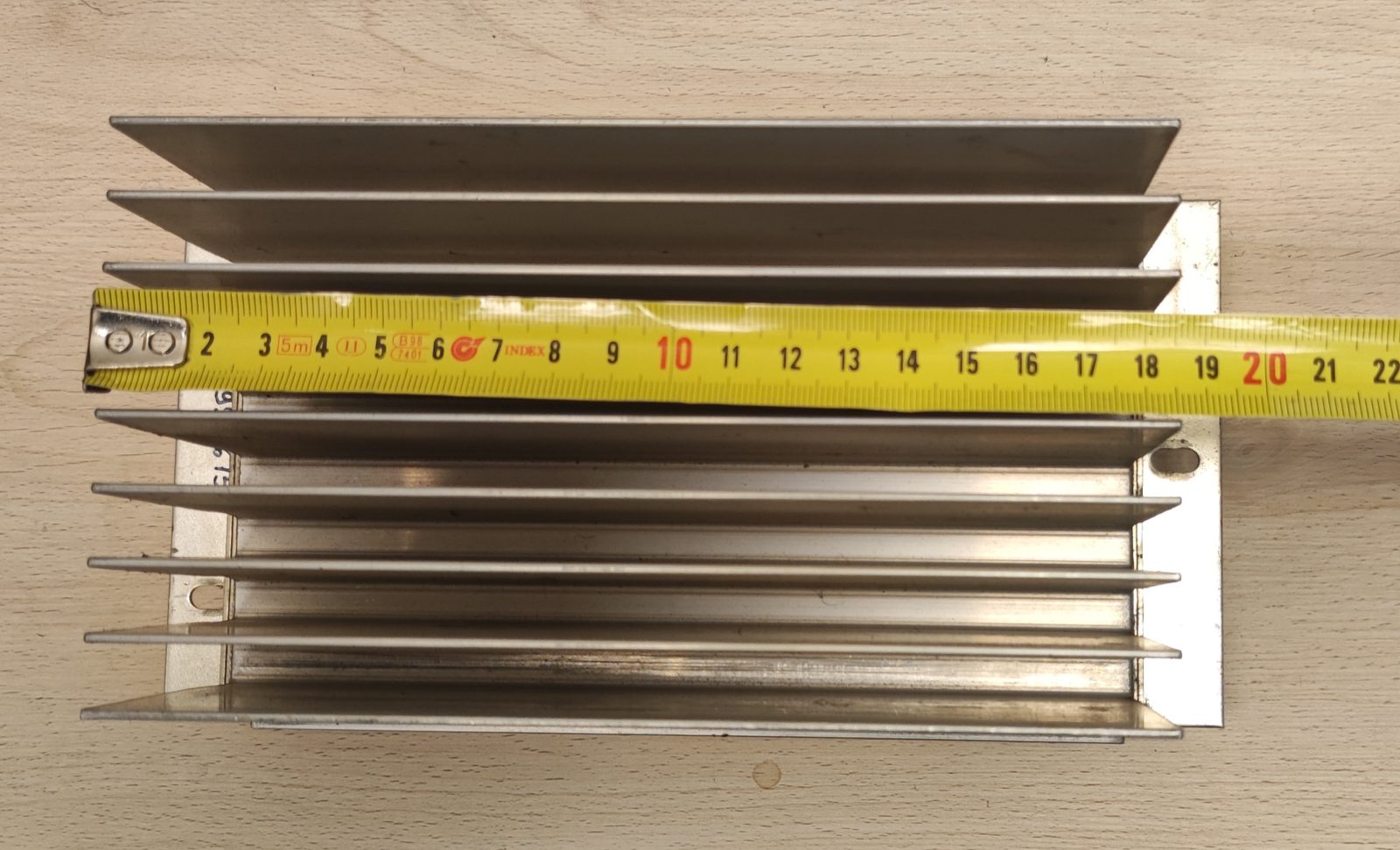

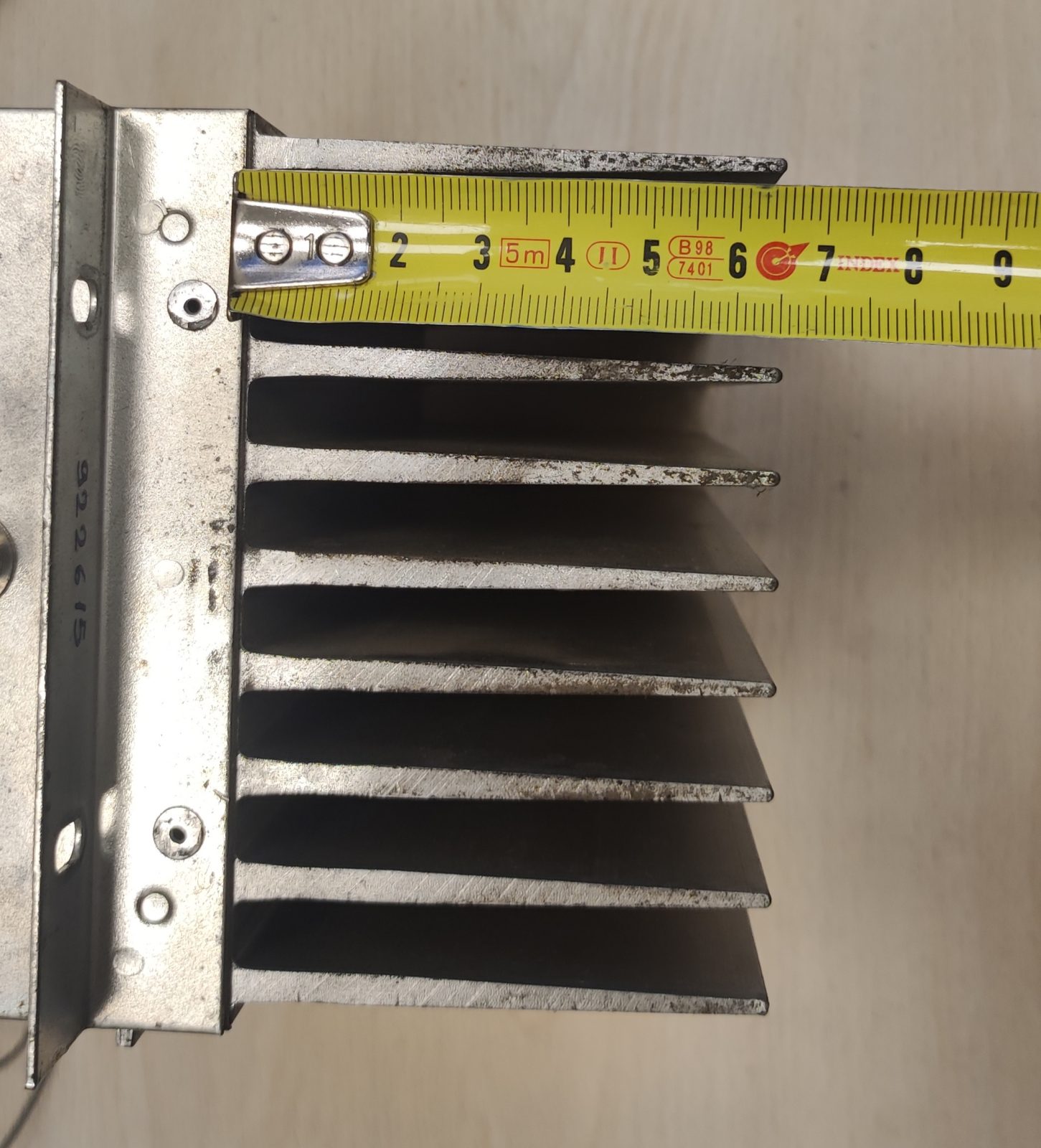

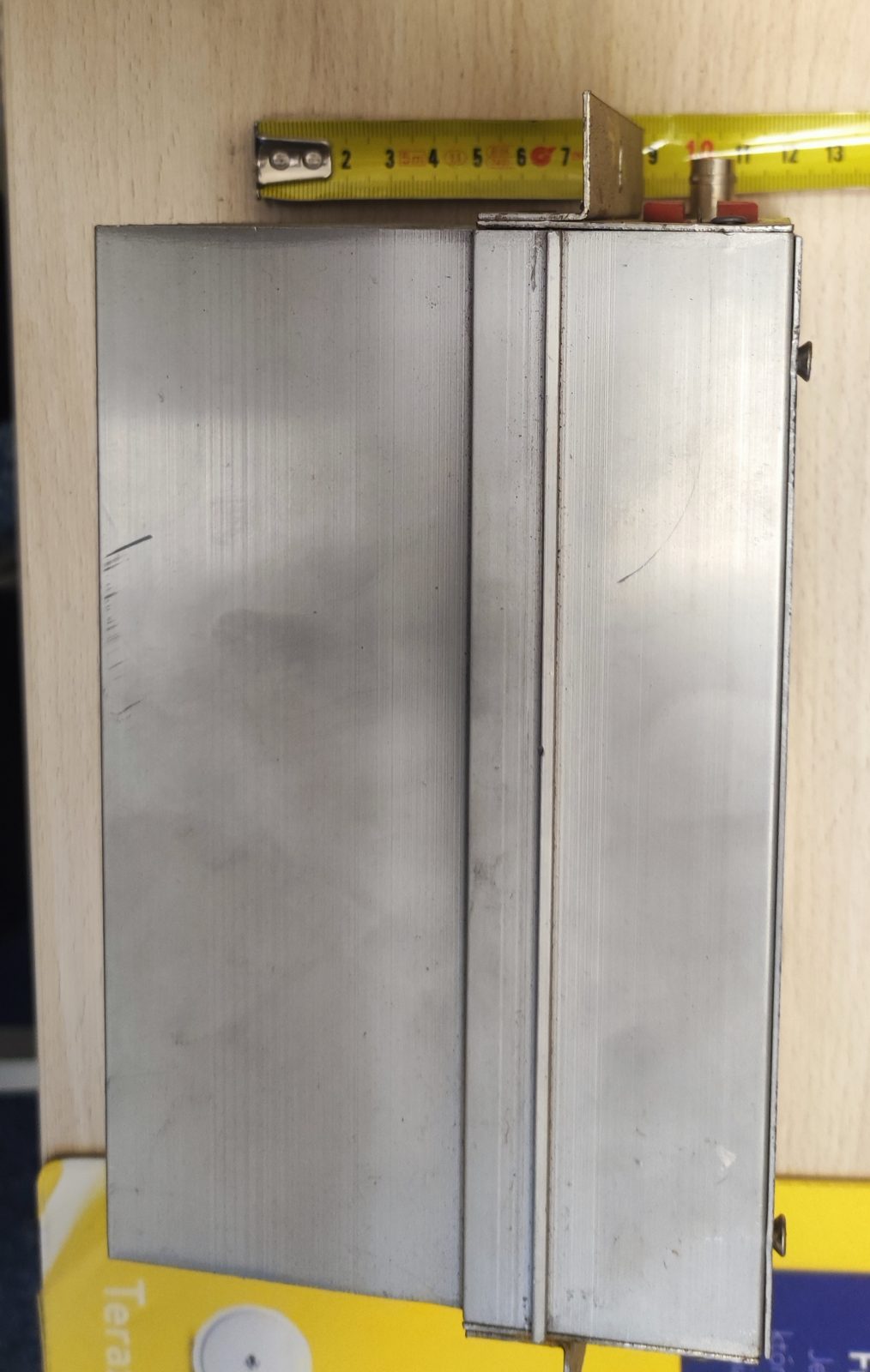

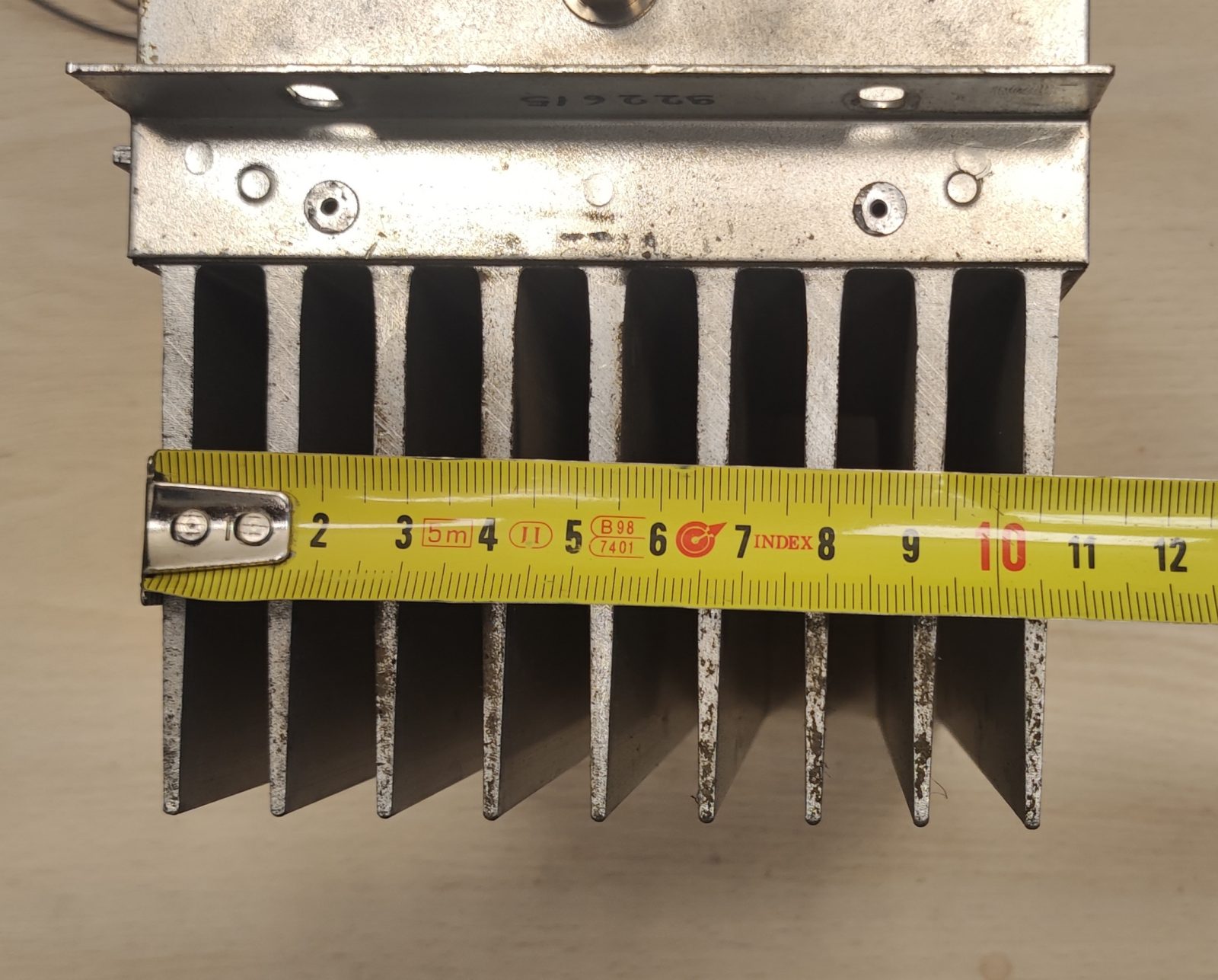

Kompletna metalowa obudowa z dużym aluminiowym radiatorem.Waga jednego modułu około 3 kG, posiadam 2 sztuki i dodatkowo driver o mocy 100W na tranzystorach 2xBLW76.
Istnieje możliwość sprzedaży w całości razem z sumatorem i rozdzielaczem mocy na cztery.
W związku z bardzo dużym zainteresowaniem pozwoliłem sobie na dodanie linka do zdjęć na dysku Google: https://drive.google.com/drive/folders/1NoMSgX1i4yAPFahOjA36HNJpzmLmPsFk?usp=drive_link
Końcówka mocy, dwa tranzystory NPN BLV25 CCIR VHF UKF 87.5 - 108 MHz, W rzeczywistości pracuje znacznie szerzej.
Kompletny moduł firmy META Regio Emilia CTE z rozebranego nadajnika radiofonicznego o mocy wyjściowej 1KW.
Oryginalnie w nadajniku CTE znajdowały się cztery takie moduły każdy po 250 W sterowane wzmacniaczem Driver 30/100W.
Moduł w 100% sprawny technicznie działa w całym zakresie od 87 do 108 MHz bez konieczności podstrajania z mocą na wejściu od 15 do 20W i zasilaniu od 24 do 28V. Wzmacniacz pracuje w klasie C standardowo dla modulacji FM, łatwo można przystosować go do pracy w paśmie 144, 70 lub 50 MHz.
Tranzystory BLV25 stosuje się we wzmacniacz mocy do 175 MHz częstotliwość FT 600 MHz.Łatwość w zasilaniu, nie potrzebuje dużego napięcia jak we wzmacniaczach na tranzystorach V-MOS około 50 V oraz ujemnego napięcia polaryzacjnego dla bramek.
Jest to stara dobra konstrukcja godna polecenia.Gniazda wejściowe i wyjściowe dobrej jakości BNC, można wymienić na złącze N.Zasilanie plusem, minus na masie, prąd pobierany zależny od mocy wyjściowej około 10 - 14A przy 28V
Istnieje możliwość sprzedaży w całości razem z sumatorem i rozdzielaczem mocy na cztery.
Urządzenie działało poprawnie do samego końca ale musiałem go rozebrać że względu na brak miejsca do przechowywania i znaczną wagę około 40 kG
Preferowany odbiór osobisty lub wysyłka do uzgodnienia, nie wysyłam za pobraniem!
kontakt telefoniczny 533 663 505
Kompletny moduł firmy META Regio Emilia CTE z rozebranego nadajnika radiofonicznego o mocy wyjściowej 1KW.
Oryginalnie w nadajniku CTE znajdowały się cztery takie moduły każdy po 250 W sterowane wzmacniaczem Driver 30/100W.
Moduł w 100% sprawny technicznie działa w całym zakresie od 87 do 108 MHz bez konieczności podstrajania z mocą na wejściu od 15 do 20W i zasilaniu od 24 do 28V. Wzmacniacz pracuje w klasie C standardowo dla modulacji FM, łatwo można przystosować go do pracy w paśmie 144, 70 lub 50 MHz.
Tranzystory BLV25 stosuje się we wzmacniacz mocy do 175 MHz częstotliwość FT 600 MHz.Łatwość w zasilaniu, nie potrzebuje dużego napięcia jak we wzmacniaczach na tranzystorach V-MOS około 50 V oraz ujemnego napięcia polaryzacjnego dla bramek.
Jest to stara dobra konstrukcja godna polecenia.Gniazda wejściowe i wyjściowe dobrej jakości BNC, można wymienić na złącze N.
Zasilanie plusem, minus na masie, prąd pobierany zależny od mocy wyjściowej około 10 - 14A przy 28V
Kompletna metalowa obudowa z dużym aluminiowym radiatorem.Waga jednego modułu około 3 kG, posiadam 2 sztuki i dodatkowo driver o mocy 100W na tranzystorach 2xBLW76.
Istnieje możliwość sprzedaży w całości razem z sumatorem i rozdzielaczem mocy na cztery.
W związku z bardzo dużym zainteresowaniem pozwoliłem sobie na dodanie linka do zdjęć na dysku Google: https://drive.google.com/drive/folders/1NoMSgX1i4yAPFahOjA36HNJpzmLmPsFk?usp=drive_link
Końcówka mocy, dwa tranzystory NPN BLV25 CCIR VHF UKF 87.5 - 108 MHz, W rzeczywistości pracuje znacznie szerzej.
Kompletny moduł firmy META Regio Emilia CTE z rozebranego nadajnika radiofonicznego o mocy wyjściowej 1KW.
Oryginalnie w nadajniku CTE znajdowały się cztery takie moduły każdy po 250 W sterowane wzmacniaczem Driver 30/100W.
Moduł w 100% sprawny technicznie działa w całym zakresie od 87 do 108 MHz bez konieczności podstrajania z mocą na wejściu od 15 do 20W i zasilaniu od 24 do 28V. Wzmacniacz pracuje w klasie C standardowo dla modulacji FM, łatwo można przystosować go do pracy w paśmie 144, 70 lub 50 MHz.
Tranzystory BLV25 stosuje się we wzmacniacz mocy do 175 MHz częstotliwość FT 600 MHz.Łatwość w zasilaniu, nie potrzebuje dużego napięcia jak we wzmacniaczach na tranzystorach V-MOS około 50 V oraz ujemnego napięcia polaryzacjnego dla bramek.
Jest to stara dobra konstrukcja godna polecenia.Gniazda wejściowe i wyjściowe dobrej jakości BNC, można wymienić na złącze N.Zasilanie plusem, minus na masie, prąd pobierany zależny od mocy wyjściowej około 10 - 14A przy 28V
Istnieje możliwość sprzedaży w całości razem z sumatorem i rozdzielaczem mocy na cztery.
Urządzenie działało poprawnie do samego końca ale musiałem go rozebrać że względu na brak miejsca do przechowywania i znaczną wagę około 40 kG
Preferowany odbiór osobisty lub wysyłka do uzgodnienia, nie wysyłam za pobraniem!
kontakt telefoniczny 533 663 505
